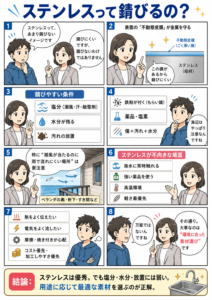

ステンレスって錆びるものなの？

ステンレス素材って
あまり錆びるイメージがありません。

だからいろんな用途で
使われているわけでもあるし。

そんなステンレス素材、
錆びることってあるんでしょうか？

錆びる条件があったら知りたいです。

やっぱ海辺が近いとかの
塩害とか絡みなんでしょうか？

はい、ステンレスも錆びます。

正確には「錆びない金属」ではなく、普通の鉄より大幅に錆びにくい鋼材です。
海辺の塩害は、代表的な錆の原因です。

なぜステンレスは錆びにくいのか

ステンレスの表面には、クロムと酸素によって作られる非常に薄い「不動態皮膜」があります。
この膜が鉄分を外気や水から守っています。

多少傷が付いても、周囲に酸素があれば皮膜は再生します。
ただし、特定の環境では皮膜の再生が追いつかず、腐食が進みます。

ステンレスが錆びやすくなる条件

1．塩分が付着する

お察しのとおり、海辺はかなり影響します。

海から飛んできた塩分が表面に付着し、夜露や結露で濡れ、日中に乾燥する。
この「濡れる・乾く」の繰り返しによって腐食が進みます。
特に塩化物は不動態皮膜を局所的に壊し、針で突いたような小さな穴が開く「孔食」を起こしやすくします。

海水以外にも、次のようなものが関係します。

汗や手あか

塩分を含んだ食品や調味料

融雪剤・凍結防止剤

塩素系薬剤の残留

潮風が付着した雨水

2．水分や汚れが長時間残る

水が付いただけですぐ錆びるわけではありません。

問題になるのは、ネジの周囲、部品の継ぎ目、ゴムパッキンの下など、水分が入り込んだまま乾きにくい場所です。
こうした場所では酸素が不足し、不動態皮膜が再生しにくくなります。
さらに塩化物が濃縮され、「すきま腐食」が進行することがあります。

3．鉄粉が付着する

ステンレス自体ではなく、表面に付いた普通の鉄粉が錆びるケースもあります。
これは一般に「もらい錆」と呼ばれます。

金属製のたわし、鉄製工具、研磨粉、溶接・切断時の鉄粉などが原因になります。
最初は付着した鉄粉だけの錆でも、長期間放置するとステンレス表面まで傷めることがあります。

4．酸や腐食性の強い薬品に触れる

ステンレスでも、塩酸や硫酸など、使用する薬品や濃度、温度によっては不動態皮膜が維持できず、全面的に腐食します。

「金属だから洗剤なら何でも大丈夫」という扱いは危険です。
特に薬品を使用した後に成分を残すと、局所的な錆や変色につながります。

5．傷に塩分や汚れが入り込む

傷だけなら、不動態皮膜が再生するため、直ちに錆びるとは限りません。

しかし、深い傷に塩分や鉄粉が入り込み、水分が残ると腐食しやすくなります。
つまり、傷そのものよりも、傷と塩分・水分・汚れの組み合わせが問題です。

海辺では雨が当たらない場所ほど注意

少し意外ですが、屋外のステンレスでは、雨ざらしの場所よりも軒下やベランダの裏側などのほうが錆びやすい場合があります。

雨が直接当たる場所は塩分が洗い流されます。
一方、雨の当たらない場所では潮風の塩分や汚れが蓄積し続けるからです。

錆を防ぐ基本

難しい処置は必要ありません。

塩分や汗が付いたら水で洗い流す

洗浄後は水分を拭き取る

継ぎ目やネジ周辺に汚れをためない

鉄製たわしや鉄粉の出る工具を使わない

初期の茶色い点を放置しない

海辺では定期的に水洗いする

結局のところ、ステンレスにとって厄介なのは、**「塩分＋水分＋放置」**です。

海辺だから即座に錆びるわけではありませんが、潮風が継続的に当たり、雨で洗い流されず、湿気が残る場所では、ステンレスでも十分に錆びます。

なるほどです。

適している用途は多いけれど、
万能ではないんですね。

逆に、ステンレスの使用が適さないのは
どういったときでしょうか？

その理解で合っています。
ステンレスは汎用性が高い一方、環境・性能・コストの条件によっては、別の素材のほうが明確に優れます。

特に、次のような用途では慎重な判断が必要です。

1．海水や高濃度の塩分に常時さらされる場所

海辺で使えるステンレス製品は多いですが、海水に浸かり続ける設備や、塩水がたまり続ける場所では腐食する可能性があります。

注意が必要な例は、

船舶の水中部分

海水配管

海水を扱うポンプ

沿岸部のボルトや接合部

プール設備

融雪剤が頻繁に付着する自動車部品

などです。

一般的なSUS304より耐食性の高いSUS316でも、条件によっては孔食やすきま腐食が起こります。
より厳しい環境では、二相ステンレス鋼、チタン、樹脂、特殊合金などが選ばれます。

つまり、「海辺ならステンレス」ではなく、塩分濃度・温度・濡れている時間まで確認する必要があります。

2．塩酸など、ステンレスが苦手な薬品を扱う場所

ステンレスは薬品全般に強いわけではありません。

特に、塩酸や塩素イオンを多く含む液体、一部の強酸・還元性薬品では、不動態皮膜が壊されて激しく腐食することがあります。

薬品タンクや配管では、単に「ステンレス製」と決めるのではなく、

薬品の種類

濃度

温度

流速

不純物

使用時間

を確認する必要があります。

条件によっては、樹脂ライニング、フッ素樹脂、ガラス、チタンなどのほうが適しています。

3．高温環境

ステンレスには耐熱性もありますが、種類と温度条件によります。

長時間高温にさらされると、

強度が低下する

酸化して表面が変色・劣化する

組織変化によって耐食性が落ちる

熱による膨張や変形が起こる

といった問題が生じます。

炉の内部、排気系、バーナー周辺などでは、通常のステンレスではなく耐熱ステンレスやニッケル合金が必要になることがあります。

4．軽さが最優先される用途

ステンレスは丈夫ですが、軽い素材ではありません。

密度はアルミニウムのおよそ3倍近くあるため、航空機、携帯機器、自転車、持ち運ぶ装置などでは不利になる場合があります。

軽量化が重要なら、

アルミニウム

マグネシウム合金

チタン

炭素繊維強化樹脂

などが候補になります。

ただし、チタンは軽くて耐食性も高い一方、価格と加工難度が上がります。

5．熱を効率よく伝えたい用途

ステンレスは、アルミニウムや銅と比べて熱伝導率が低い素材です。

そのため、

ヒートシンク

放熱板

熱交換器の一部

素早く均一に加熱したい調理器具

では不利になることがあります。

ステンレス製の鍋やフライパンで、底にアルミニウムや銅を挟んだ多層構造が使われるのはこのためです。
ステンレスだけでは熱が広がりにくいため、別素材で弱点を補っています。

6．電気をよく流す必要がある用途

ステンレスにも電気は流れますが、銅やアルミニウムより電気抵抗が大きい素材です。

したがって、

電力ケーブル

配線

大電流を流す端子

電気伝導性を重視する部品

には通常向きません。

一方、電気抵抗の高さを利用して、ヒーターや抵抗部品に使われることはあります。

7．強い摩擦や焼き付きが起こる場所

ステンレス同士を強い力でこすったり、ボルトを締め込んだりすると、「かじり」や「焼き付き」が起こることがあります。

特にステンレス製のボルトとナットでは、摩擦熱によって表面同士が固着し、途中から回らなくなるケースがあります。

対策としては、

異なる材質を組み合わせる

潤滑剤を使用する

表面処理を施す

締め付け速度を落とす

適切なトルクで締める

などが必要です。

摩耗が激しい摺動部では、工具鋼、軸受鋼、セラミックス、樹脂などが適する場合があります。

8．価格を最優先する大量生産品

ステンレスは普通鋼より材料価格が高く、加工にも手間がかかる傾向があります。

錆への強さが必要ない屋内部品や、塗装・めっきで十分に保護できる製品にまでステンレスを使うと、過剰品質になることがあります。

例えば、

水に触れない室内部品

短期間だけ使う製品

消耗品

塗装が前提の構造材

見えない内部部品

では、普通鋼や樹脂のほうが合理的な場合があります。

「錆びにくいからステンレス」という判断だけでは、コストを無駄にする可能性があります。

9．加工のしやすさが重要な場合

ステンレスは粘りが強く、普通鋼やアルミニウムより加工しにくい場合があります。

切削や穴あけでは、

刃物が摩耗しやすい

加工熱が発生しやすい

バリが出やすい

加工硬化しやすい

溶接後の変形や変色が起こる

といった問題があります。

複雑な形状を安価に大量生産するなら、アルミニウム、樹脂、快削鋼などが有利になることがあります。

10．異種金属と接触し、常に濡れる場所

ステンレスをアルミニウムや亜鉛めっき鋼板などと接触させ、水分や塩分が加わると、異種金属接触腐食が起こることがあります。

この場合、ステンレスよりも、接触している相手側の金属が急速に腐食することがあります。

屋外のネジや建築金物では、

絶縁ワッシャーを入れる

接触面を塗装する

金属の組み合わせを見直す

水がたまらない構造にする

といった対策が必要です。

結論

ステンレスが適さない代表的な条件は、次のように整理できます。

高濃度の塩分や海水に常時触れる

ステンレスを腐食させる薬品を扱う

極端な高温にさらされる

軽量化が最優先

高い熱伝導性や電気伝導性が必要

摩擦や摺動が激しい

材料費や加工費を抑えたい

異種金属と接触し、水分が残る

重要なのは、ステンレスという一種類の素材があるわけではないことです。

SUS304、SUS316、SUS430などで性質は異なります。
同じ環境でも、鋼種、表面処理、形状、清掃頻度によって耐久性は大きく変わります。

ステンレスは万能素材ではなく、正しく言えば、条件が合えば非常に優秀だが、条件を外すと意外にもろい素材です。
